VOCs廢氣治理系統的儀表防爆如何做？

在VOCs治理系統中，如涉及防爆設計，電氣、儀表的防爆及選型是重點。但儀表的防爆比電氣防爆更容易疏忽，因為儀表太小，而且有些儀表是否是防爆的也不好判斷，但是危險程度和電氣是一樣的。一般來說，儀表的防爆類型主要是本安型和隔爆型，安裝在防爆區域的PLC控制柜大部分為隔爆型或者正壓防爆型。

總的要求，防爆區域要使用防爆電氣設備，防爆標識要明確，并有防爆合格證號。注意：多個國標有這條強制性要求，有些國外進口的電氣設備是防爆的，但是沒有防爆合格證號，建議國內企業選電氣設備時，還是要遵守國家規范。

現場控制箱主要有隔爆型、增安型和正壓防爆型

1、隔爆型

隔爆型設備在正常運行時，能產生火花電弧的部件置于隔爆外殼體，隔爆外殼能承受內部的爆炸壓力而不導致損壞，并能防止爆炸傳播到殼外。隔爆腔體里面裝的是小型斷路器，交流接觸器，熱保護器，浪涌保護器等電器元件。

隔爆型防爆箱容易出現的問題：

• 防爆箱必須滿絲，只有滿絲才能達到防爆要求。

• 接線口必須用防爆電纜接頭，不使用的電纜接口，必須用絲堵封堵。這個容易忽略。

• 多個電纜不允許在一個電纜入線口進入。

2、增安防爆型

增安型防爆配電箱一般都是里面不能裝電器元件，面板上都是裝的一些隔爆型元件，如防爆按鈕，防爆指示燈，防爆電流表，防爆轉換開關等這些隔爆元件。增安型一般僅用于中間接線箱或者防爆開關、指示燈的安裝。

3、正壓防爆型

正壓型防爆原理是在設備的外殼內通入一定壓力的新鮮潔凈空氣或惰性氣體，使周圍的可燃性氣體不能進入外殼內部，從而阻止點燃源與爆炸性氣體接觸，以達到防止爆炸的目的。

正壓防爆型常見問題：

• 正壓通入的一定是清潔的空氣或者惰性氣體。

• 從正壓防爆柜出來的氣體，不宜排放在爆炸區域，如排入2區應采取處理火花和熾熱顆粒的措施，這點現場問題較多。

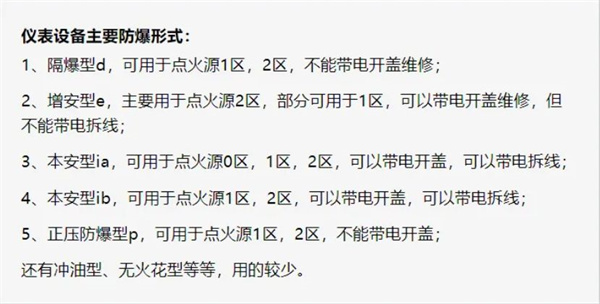

儀表防爆EXd

儀表設備絕大部分采用的是隔爆型或者本安型，大型石化裝置基本清一色的本安型，小型化工裝置幾乎清一色的隔爆型。設計理念問題，只要符合要求都行。

隔爆型儀表注意事項：

1. 隔爆型儀表電纜口和接線蓋必須嚴密密封。如沒有嚴密封堵，則達不到防爆要求。

2. 隔爆型不允許帶電開蓋

本安儀表EXia

本安儀表關鍵的是要配安全柵，回路如果不配安全柵，就達不到防爆要求。本安儀表是最安全的，可以用于0區。

本安隔爆型

既有本安認證又有隔爆認證，如果按本安防爆就加安全柵，如果按隔爆，可以不加，但是必須按隔爆管理。
